Jakie są różne rodzaje tkanin rozciągliwych?

Tkanina rozciągliwa występuje w kilku różnych typach, każdy zaprojektowany pod kątem określonych wymagań wydajnościowych. Główne kategorie to Tkanina rozciągliwa PVC, tkanina PTFE (politetrafluoroetylen), folia ETFE (etylen-tetrafluoroetylen), tkanina cieniująca HDPE i włókno szklane powlekane silikonem . Wśród nich na rynku światowym dominuje tkanina rozciągliwa z PVC – stanowiąca około 60–70% wszystkich instalacji membran architektonicznych – ze względu na jej opłacalność, szeroką gamę kolorów i niezawodne właściwości konstrukcyjne w różnych klimatach. Zrozumienie każdego typu jest niezbędne przed przystąpieniem do jakiegokolwiek projektu konstrukcji rozciągliwej, niezależnie od tego, czy jest to baldachim, dach stadionu, czy fasada membranowa o dużej rozpiętości.

Tkanina rozciągliwa PCV : Standard branżowy

Tkanina rozciągliwa z PVC jest wytwarzana przez powlekanie podstawowej siatki z przędzy poliestrowej – siatki – po obu stronach pastą z polichlorku winylu. Rezultatem jest membrana kompozytowa, która łączy w sobie wytrzymałość na rozciąganie tkanego poliestru z odpornością na warunki atmosferyczne, odpornością chemiczną i estetyczną elastycznością PVC. Standardowe panele z tkaniny rozciągliwej z PVC mają wytrzymałość na rozciąganie od 3000 N/5 cm do ponad 10 000 N/5 cm , w zależności od liczby nici i ciężaru powłoki.

W praktyce membrana PVC klasy 6 (około 1050 g/m²) jest wystarczająco wytrzymała, aby przenosić dynamiczne obciążenia śniegiem i wiatrem o wartości 1,5–2,5 kPa bez trwałego odkształcenia. Ta nośność obejmuje zdecydowaną większość architektury komercyjnej i publicznej w klimacie umiarkowanym.

Obróbka powierzchniowa tkaniny rozciągliwej z PVC

Powłoki z surowego PCV przyciągają unoszący się w powietrzu kurz i zanieczyszczenia organiczne, które stopniowo plamią membranę i zmniejszają przepuszczalność światła. Producenci rozwiązują ten problem za pomocą lakierów nawierzchniowych, lakierów akrylowych, wykończeń z polifluorku winylidenu (PVDF) i laminatów PVDF/Tedlar. Membrana PCV lakierowana PVDF zachowuje właściwości ponad 90% pierwotnej białej jasności po 10 latach ekspozycji na zewnątrz w porównaniu z około 70–75% w przypadku nieobrobionego PCV o tej samej gramaturze. W przypadku projektów w pobliżu stref przemysłowych lub obszarów przybrzeżnych, gdzie odkładanie się soli i zanieczyszczeń jest intensywne, zastosowanie powłoki nawierzchniowej PVDF lub Tedlar zwiększa koszt materiału o około 8–15%, ale radykalnie zmniejsza częstotliwość czyszczenia z dwóch razy w roku do raz na trzy do czterech lat.

Żywotność i możliwość recyklingu tkaniny rozciągliwej z PVC

Dobrze dobrana instalacja tkaniny rozciągliwej z PVC zazwyczaj zapewnia żywotność 15–25 lat zanim degradacja powłoki zagrozi właściwościom ogniowym lub integralności strukturalnej. Wycofane membrany PCW można poddać recyklingowi w ramach kilku europejskich programów odbioru — na przykład proces Texyloop przekształca zużyte membrany poliestrowe powlekane PVC z powrotem w pierwotny odpowiednik granulatu PCW i odzyskuje siatkę poliestrową do ponownego przetworzenia. To podejście oparte na obiegu zamkniętym zmniejsza ślad węglowy w całym cyklu życia produktu o około 30–40% w porównaniu do składowania na wysypiskach śmieci.

Włókno szklane powlekane PTFE: opcja premium o długiej żywotności

Włókno szklane powlekane PTFE (politetrafluoroetylenem) — często sprzedawane pod markami takimi jak Tenara lub Sheerfill — reprezentuje górną część rynku tkanin rozciągliwych. Podstawowym materiałem jest tkana przędza z włókna szklanego, która jest z natury niepalna, a powłoka PTFE zapewnia chemicznie obojętną powierzchnię o bardzo niskim tarciu. Żywotność membran PTFE wynosi 30–50 lat , z kilkoma godnymi uwagi instalacjami, takimi jak terminal Haj w Jeddah (ukończony w 1981 r.), który obecnie działa nieprzerwanie przez ponad cztery dekady.

Nieporowata powierzchnia PTFE jest skutecznie samoczyszcząca: deszcz zmywa cząsteczki unoszące się w powietrzu, nie pozostawiając plam. Wartości przepuszczalności światła zwykle mieszczą się w przedziale od 5% do 20%, co zapewnia strukturom PTFE świetliste, rozproszone światło dzienne bez odblasków. Jedynym ograniczeniem jest koszt — cena włókna szklanego powlekanego PTFE wynosi zazwyczaj ok trzy do pięciu razy większy koszt za metr kwadratowy standardowej tkaniny rozciągliwej z PVC — co sprawia, że jest on najbardziej odpowiedni do stosowania w stałych konstrukcjach charakterystycznych, a nie w instalacjach sezonowych lub tymczasowych.

Kluczową zaletą jest odporność na ogień. PTFE/włókno szklane jest klasyfikowane jako niepalne zgodnie z większością krajowych przepisów budowlanych, co znacznie upraszcza wydawanie pozwoleń na zamknięte przestrzenie publiczne, takie jak atrium handlowe, terminale lotnisk i dachy stadionów.

Folia ETFE: przezroczystość i lekkość

ETFE (etylen-tetrafluoroetylen) z technicznego punktu widzenia nie jest tkaniną, ale termoplastyczną folią z fluoropolimeru. Zaliczana jest do rodziny membran rozciągliwych, ponieważ jest cięta, spawana i napinana przy użyciu porównywalnych zasad konstrukcyjnych. Pojedyncza warstwa folii ETFE waży zaledwie 150–350 g/m² — około 1% masy równoważnego panelu szklanego — co radykalnie zmniejsza wymagania dotyczące pierwotnego obciążenia konstrukcyjnego i otwiera możliwości rozpiętości, których szkło nie jest w stanie osiągnąć ekonomicznie.

ETFE osiąga współczynniki przepuszczalności światła 90–95% dla pojedynczej warstwy , co czyni go preferowanym wyborem, gdy priorytetem projektu jest maksymalna ilość naturalnego światła dziennego. W Narodowym Centrum Sportu Wodnego w Pekinie („Water Cube”), ukończonym na potrzeby Igrzysk Olimpijskich w 2008 roku, wykorzystano ponad 100 000 m² paneli amortyzujących ETFE i pozostaje jednym z najczęściej cytowanych przykładów półprzezroczystości i wszechstronności strukturalnej tego materiału.

Folia ETFE jest zwykle instalowana jako wielowarstwowy nadmuchany system poduszek, a nie pojedynczo naprężone membrany. Ciśnienie powietrza utrzymywane pomiędzy warstwami zapewnia izolację (wartość U 1,5–2,8 W/m²K dla systemów dwuwarstwowych) i sztywność konstrukcyjną. Jednakże mechaniczne systemy napełniania wymagają umów serwisowych i zapasowych sprężarek, co zwiększa złożoność operacyjną w porównaniu ze statycznymi membranami z PVC lub PTFE.

Tkanina cieniująca HDPE: zaprojektowana z myślą o kontroli słonecznej

Tkanina cieniująca z polietylenu o dużej gęstości (HDPE) zajmuje wyraźną niszę w strukturach tkanin rozciągliwych. W przeciwieństwie do rozciągliwej tkaniny PCV lub membran PTFE, tkanina zaciemniająca HDPE jest strukturą o otwartym splocie lub dzianiną zaprojektowaną specjalnie w celu blokowania promieniowania słonecznego, jednocześnie umożliwiając przepływ powietrza. Tkaniny cieniujące HDPE są dostępne w współczynnikach zacienienia od 30% do 95% , umożliwiając precyzyjną kalibrację redukcji zysków słonecznych w porównaniu z wentylacją naturalną.

To sprawia, że ​​HDPE jest dominującym materiałem na parkingi, place zabaw, konstrukcje zacieniające w rolnictwie i zewnętrzne obszary gościnne w gorącym klimacie. Zadaszenie z HDPE o współczynniku zacienienia 90% nad parkingiem w Dubaju lub Phoenix może obniżyć temperaturę powierzchni zaparkowanych pojazdów o 20–30°C w porównaniu z niezacienionym asfaltem, znacznie zmniejszając temperaturę we wnętrzu kabiny i obciążenie klimatyzacji. Wytrzymałość na rozciąganie tkaniny cieniującej HDPE jest niższa niż w przypadku powlekanych membran architektonicznych — zwykle 1500–4500 N/5 cm — dlatego projekty konstrukcyjne muszą to uwzględniać przy określaniu odporności na podnoszenie wiatru i obciążenie śniegiem.

Tkanina cieniująca HDPE jest podczas produkcji odporna na promieniowanie UV i zapewnia jakość handlową 10-letnia gwarancja stabilności UV . Porowata otwarta struktura oznacza, że ​​tkanina nie gromadzi stojącej wody, eliminując powstawanie zastoisk, które należy uwzględnić w przypadku nieprzepuszczalnej tkaniny rozciągliwej z PVC w przypadku instalacji o niskim nachyleniu.

Włókno szklane powlekane silikonem: niszowe zastosowania wysokotemperaturowe

Membrany z włókna szklanego powlekane silikonem są najmniej powszechnym typem tkaniny rozciągliwej w ogólnej architekturze, ale odgrywają kluczową rolę w środowiskach o wysokiej temperaturze i przetwarzaniu żywności. Powłoka z elastomeru silikonowego pozostaje stabilna od -60°C do 230°C w sposób ciągły , z krótkotrwałymi szczytami tolerowanymi do 300°C. Ten zakres temperatur znacznie przekracza granice operacyjne tkaniny rozciągliwej z PVC (zwykle przystosowanej do pracy ciągłej w temperaturze 70°C) i sprawia, że ​​silikon/włókno szklane jest domyślnym wyborem do zadaszeń nad piecami przemysłowymi, pokrywami odlewniczymi i strefami odprowadzania ciepła w zakładach produkcyjnych.

Powłoki silikonowe są również bezpieczne dla żywności, nietoksyczne i odporne na większość kwasów, zasad i środków czyszczących stosowanych w produkcji żywności. Właściwości te doprowadziły do ​​coraz szerszego stosowania w rozciągliwych konstrukcjach dachowych nad targowiskami spożywczymi i zakładami przetwórczymi, gdzie rutynowe jest częste czyszczenie parą pod wysokim ciśnieniem. Kompromisem jest koszt: włókno szklane pokryte silikonem jest znacznie droższe niż tkanina rozciągliwa z PVC, a w niektórych konfiguracjach nawet membrany PTFE.

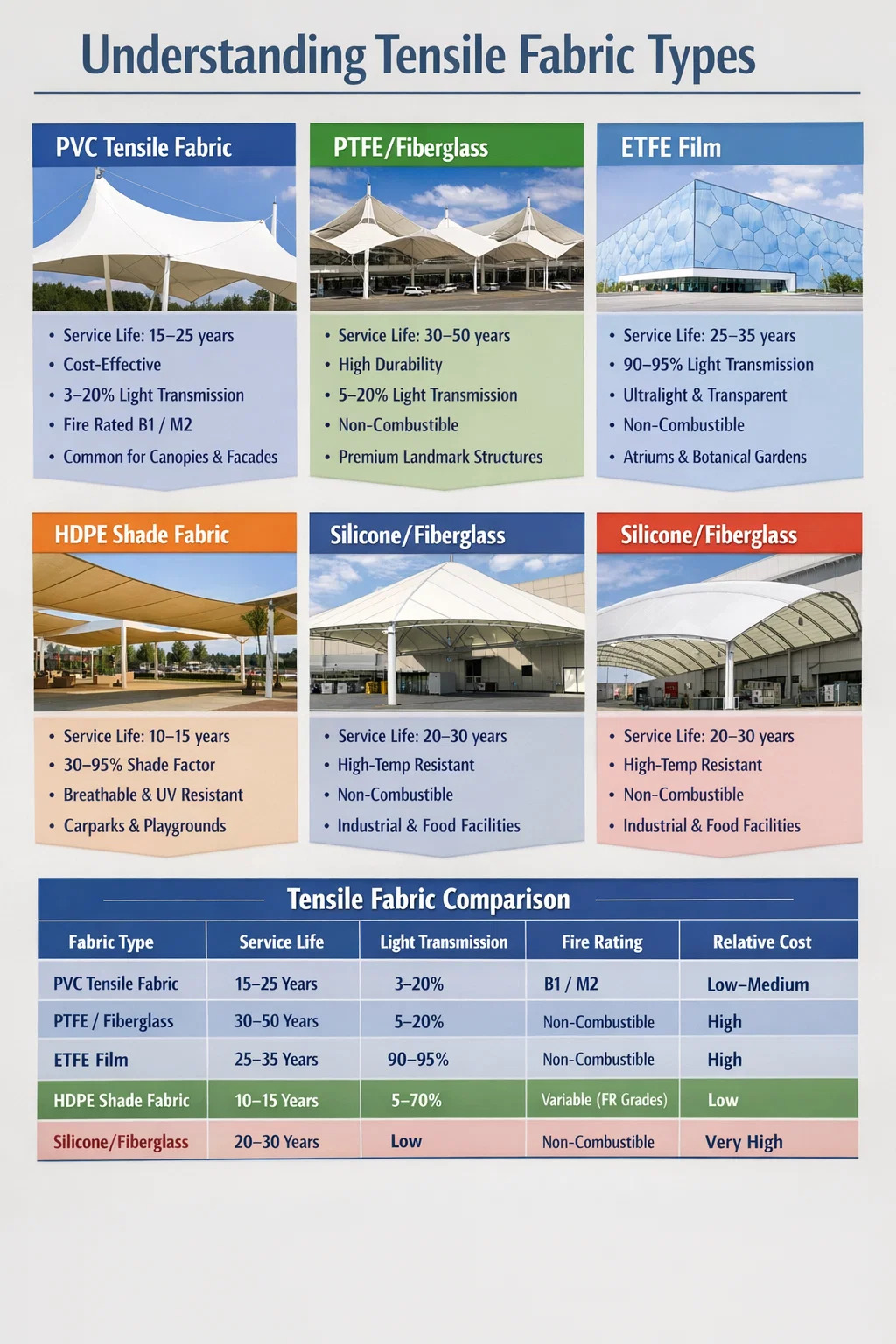

Bezpośrednie porównanie wszystkich rodzajów tkanin rozciągliwych

Poniższa tabela podsumowuje kluczowe właściwości użytkowe i handlowe każdego głównego typu tkaniny rozciągliwej, aby pomóc w podejmowaniu decyzji dotyczących specyfikacji.

Czym różnią się gatunki tkanin rozciągliwych z PVC

Nie wszystkie tkaniny rozciągliwe z PVC są takie same. Rynek dzieli się na klasy wagowe – zwykle od 2 do 9 – a w obrębie każdego gatunku poziomy jakości różnią się znacznie w zależności od konstrukcji siatki, składu mieszanki PCV i technologii powłoki nawierzchniowej. Oto rozkład kluczowych ocen w praktycznym zastosowaniu:

• Klasa 2–3 (400–600 g/m²): Lekkie hale wystawowe, tymczasowe namioty imprezowe, krótkoterminowe żagle cieniujące. Wytrzymałość na rozciąganie zazwyczaj 2500–4 000 N/5 cm. Nie zaleca się stosowania w konstrukcjach stałych w strefach o silnym wietrze.
• Klasa 5–6 (750–1100 g/m²): Koń pociągowy architektury komercyjnej — daszki odporne na rozciąganie, chodniki dla pieszych, wiaty tranzytowe i okładziny elewacyjne. Wytrzymałość na rozciąganie 5 000–7 500 N/5 cm. Zwykle oceniany okres użytkowania wynosi 15–20 lat z powłoką nawierzchniową PVDF.
• Klasa 8–9 (1200–1600 g/m²): Dachy stadionów, węzły komunikacyjne o dużej rozpiętości, fasady rozciągliwe przenoszące ciśnienie wiatru przekraczające 2 kPa. Wytrzymałość na rozciąganie 9 000–12 000 N/5 cm. Często zamawiany z laminatem Tedlar, zapewniającym maksymalną odporność na warunki atmosferyczne i trwałość.

Architektura siatki wewnątrz PVC również ma znaczenie. Płótno o splocie płóciennym zapewnia jednolitą wytrzymałość na rozciąganie zarówno w kierunku osnowy, jak i wątku – preferowane w przypadku dwuosiowo naprężonych konstrukcji membranowych. Splot leno lub siatka z przędzy wstawkowej zapewnia większą wytrzymałość w jednym kierunku i jest stosowana w zastosowaniach wymagających jednokierunkowego rozciągania, takich jak zadaszenia sklepień kolebkowych.

Normy odporności ogniowej dla tkanin rozciągliwych

Odporność ogniowa jest niepodlegającym negocjacjom współczynnikiem specyfikacji każdej zamkniętej lub półzamkniętej konstrukcji rozciąganej. Standardy różnią się w zależności od regionu:

• Europa: Klasyfikacja reakcji na ogień EN 13501-1. Tkanina rozciągliwa z PVC poddana obróbce FR zazwyczaj osiąga klasę B-s2, d0 lub klasę C-s2, d0. PTFE i ETFE osiągają klasę A2-s1, d0 (niepalny).
• Francja: System klasyfikacji M. Tkanina rozciągliwa PVC po odpowiedniej obróbce osiąga M2 (ognioodporność), która jest wymagana w przypadku zadaszonych miejsc spotkań publicznych.
• Stany Zjednoczone: NFPA 701 i ASTM E84. Wysokiej jakości architektoniczne membrany PCV osiągają wskaźnik rozprzestrzeniania płomienia klasy A (FSI ≤ 25).
• Australia/Nowa Zelandia: AS/NZS 1530.3. Tkanina rozciągliwa PVC stosowana w budynkach montażowych klasy 9 zazwyczaj wymaga wskaźnika zapalności ≤ 6 i wskaźnika rozprzestrzeniania się płomienia ≤ 0.

Dodatki zmniejszające palność w rozciągliwej tkaninie PCV są wprowadzane na etapie mieszania, a nie nakładane jako powłoka powierzchniowa , co oznacza, że właściwości FR nie zmniejszają się po czyszczeniu lub ścieraniu. Jest to bardzo istotne rozróżnienie, które należy zweryfikować podczas przeglądania kart danych technicznych produktów — powierzchniowa obróbka FR na membranach budżetowych z czasem ulega degradacji i traci zgodność z certyfikatami.

Charakterystyka akustyczna i termiczna rodzajów tkanin rozciągliwych

Parametry akustyczne są często pomijane przy wyborze materiałów, ale w zadaszonych przestrzeniach publicznych stają się krytyczne. Tkanina rozciągliwa z PVC jest powierzchnią odblaskową — współczynniki pochłaniania dźwięku (αw) zwykle mieszczą się w zakresie od 0,05 do 0,15 — co oznacza, że ​​w środowiskach pokrytych membraną gromadzi się hałas pogłosowy, chyba że zintegrowane zostaną wykładziny pochłaniające lub dodatkowe panele akustyczne. Zespoły zajmujące się projektowaniem stadionów regularnie używają dodatkowej wykładziny akustycznej z perforowanej tkaniny rozciągliwej z PCV z izolacyjną warstwą maty, aby skrócić czas pogłosu na zadaszonych trybunach z 3–5 sekund do docelowych 1,5–2 sekund w celu zapewnienia zrozumiałości mowy.

Wydajność cieplna jednowarstwowej tkaniny rozciągliwej z PVC jest skromna. Standardowa membrana PVC o gramaturze 900 g/m² ma współczynnik U wynoszący w przybliżeniu 5,5–6,5 W/m²K , zapewniając samodzielnie minimalną izolację. Dwuwarstwowe systemy PCV ze szczeliną powietrzną lub wypełnieniem izolacyjnym mogą osiągnąć współczynnik U na poziomie 1,5–3,0 W/m²K, dzięki czemu nadają się do stosowania w sezonowo zamkniętych przestrzeniach. Z kolei systemy poduszek ETFE osiągają wartości U 1,0–2,0 W/m²K w przypadku systemów dwuwarstwowych i poniżej 1,0 W/m²K w przypadku trzech lub więcej warstw plus wypełnienie argonem.

Odbicie światła słonecznego to kolejny czynnik wpływający na temperaturę. Biała tkanina rozciągliwa PCV z powłoką nawierzchniową PVDF może osiągnąć współczynnik odbicia światła słonecznego na poziomie 0,65–0,75 (TSR), znacznie zmniejszając przyrost ciepła słonecznego pod baldachimem w porównaniu z ciemniejszymi opcjami PCV (TSR 0,10–0,30) lub pokryciem z gołego metalu (TSR 0,20–0,40). Jest to znacząca zaleta w zakresie efektywności energetycznej w przypadku zewnętrznych przestrzeni gościnnych, które szukają cienia bez nadmiernej akumulacji ciepła.

Technologie szwów i łączenia tkanin rozciągliwych z PVC

Integralność strukturalna membrany rozciągliwej jest tak niezawodna, jak jej szwy. Panele z tkaniny rozciągliwej z PVC są łączone dwoma podstawowymi metodami:

• Spawanie wysoką częstotliwością (HF): Pole elektromagnetyczne oscyluje cząsteczki PVC na linii szwu, wytwarzając ciepło, które łączy dwie warstwy w jednorodne wiązanie. Prawidłowo wykonane spoiny HF osiągają wytrzymałość szwu ok 85–100% błony macierzystej co oznacza, że szew nie tworzy strukturalnego słabego punktu. Jest to standard branżowy dla wszystkich komercyjnych produkcji tkanin rozciągliwych z PVC.
• Spawanie gorącym powietrzem: Strumień ogrzanego powietrza (250–400°C) zmiękcza powierzchnie PCV, które następnie są dociskane do siebie pod naciskiem walców. Stosowany do napraw na miejscu oraz do zakrzywionych lub nieregularnych geometrii szwów, do których nie docierają płyty spawalnicze HF. Wytrzymałość szwu wynosi zazwyczaj 75–90% materiału macierzystego.

Włókno szklane pokryte PTFE nie może być spawane wysoką częstotliwością, ponieważ podstawa z włókna szklanego nie reaguje na wzbudzenie elektromagnetyczne, a powłoka PTFE jest stabilna termicznie i nietopliwa w temperaturze poniżej 327°C. Zamiast tego panele PTFE są łączone mechanicznie za pomocą stalowych prętów zaciskowych pokrytych PTFE i przykręcanych połączeń zakładkowych, co wymaga szerszych zakładek szwów (zwykle 50–100 mm w porównaniu z 15–25 mm w przypadku spoin PVC HF) i zwiększa złożoność produkcji.

Zakończenie krawędzi tkaniny rozciągliwej z PVC wykorzystuje kilka strategii: lina w kanale (stalowa lina pokryta PVC osadzona w spawanym rąbku, która łączy się z ciągłym profilem wytłaczanym z aluminium), lina śrubowa (ciągły okrągły koralik wzdłuż obwodu panelu) oraz połączenia płytowo-śrubowe dla punktów kotwiących o największym obciążeniu. Wybór zakończenia krawędziowego wpływa zarówno na szczegóły wizualne gotowej instalacji, jak i na maksymalną nośność każdej kotwy.

Wybór odpowiedniej tkaniny rozciągliwej dla Twojego projektu

Drzewo decyzyjne dotyczące specyfikacji tkaniny rozciągliwej jest ogólnie zgodne z następującą logiką:

1. Budżet i żywotność projektu: Jeśli projektowany okres użytkowania jest krótszy niż 20 lat lub budżet jest ograniczony, rozciągliwa tkanina PVC z powłoką nawierzchniową PVDF jest prawie zawsze właściwym rozwiązaniem. W przypadku przełomowych konstrukcji o trwałości 30 lat PTFE lub wysokiej jakości ETFE uzasadniają wyższą cenę.
2. Wymagania dotyczące światła: Maksymalne naturalne światło dzienne? Określ folię ETFE. Kontrolowane rozproszone światło dzienne? Białe lub jasne PCV lub PTFE. Wyłączenie nasłonecznienia z wentylacją? Tkanina cieniująca HDPE.
3. Wymagania dotyczące klasyfikacji ogniowej: Sprawdź wymagania lokalnego prawa budowlanego dotyczące klasy użytkowania. Jeśli wymagana jest klasyfikacja niepalności (EN A2 lub równoważna), jedynymi opcjami membran są PTFE lub ETFE. Jeżeli dopuszczalna jest klasa B lub C, kwalifikuje się tkanina rozciągliwa z PVC ze zintegrowaną obróbką FR.
4. Narażenie środowiska: Wysokie zanieczyszczenie lub narażenie na sól przybrzeżną? Nadaj priorytet lakierowi nawierzchniowemu PVDF lub Tedlar na PCV lub wybierz PTFE, aby uzyskać wygląd nie wymagający konserwacji. Strefa przemysłowa o wysokiej temperaturze? Określ włókno szklane pokryte silikonem.
5. Rozpiętość konstrukcyjna i obciążenie: W przypadku rozpiętości przekraczających 40–50 m i dużych obciążeń dynamicznych analiza inżynierii konstrukcyjnej wpłynie na wybór ciężaru tkaniny. Należy wcześnie skontaktować się z producentem membran, aby potwierdzić, że wybrany gatunek tkaniny rozciągliwej z PVC spełnia obliczone wartości naprężeń we wszystkich punktach połączeń.

Żaden pojedynczy typ tkaniny rozciągliwej nie dominuje we wszystkich zastosowaniach. Jednakże w przypadku połączenia parametrów konstrukcyjnych, wszechstronności projektu, efektywności kosztowej i praktycznych właściwości instalacyjnych, Tkanina rozciągliwa z PVC pozostaje najpowszechniej stosowanym materiałem na rynku , obsługując projekty od tymczasowych wiat targowych po dachy stałe o powierzchni wielu tysięcy metrów kwadratowych. Zrozumienie pełnego zakresu typów — oraz tego, gdzie w tym spektrum znajduje się tkanina rozciągliwa z PVC — daje projektantom i kierownikom projektów podstawę do podejmowania pewnych decyzji zgodnych ze specyfikacją już na najwcześniejszych etapach projektowania.
